一、設計條件

（一）給排水部分
1、根據建筑條件選擇相關建筑給排水設計規范；
2、初步確定設備間布置地點（規格是否合理）
3、根據建筑布置熟悉各給水點（生活冷水系統、熱水供應系統、消防給水系統等）位置；
4、根據建筑布置熟悉各排水點（生活污水系統、消防后事故排水系統、屋面雨水系統等）位置；
5、初步確定屋面（含各分區）生活或消防水箱設置位置；
6、熟悉或初步確定各管道井（盡量相對分散布置）位置。

（二）建筑部分
1、熟悉建筑資料，了解建筑性質及分類

2、熟悉建筑平面及功能布置，確定用水點（排水點）位置；
3、通過對整體建筑進行給排水（含屋面雨水）初步布置確定建筑布局是否合理？
（三）電氣部分
1、根據建筑布置確定電氣系統（主要為總配電室和分層配電間）是否對給排水系統布置有影響；
2、對弱電系統采用同樣方法處理；
3、對建筑布置中特殊功能房間采用同樣方法處理；
4、如上述布置對給排水系統布置有影響應提出合理的修改意見。


二、設計步驟
1、確定建筑給水引入點（一般為兩點引入）及控制方式[一般為兩閥（閘閥、止回閥各一）一表]；
2、根據市政給水資料確定采用市政給水余壓供水區間（一般為從建筑地下部分至上部三-四層）；
3、根據建筑功能分區和用水點資料確定建筑上部生活給水系統分區（一般分區原則為按建筑高度35-60米分區，建筑要求供水等級越高則分區建筑高度越小；另外要考慮相同建筑功能的空間盡量在相同供水分區內）；
4、確定屋面（含各分區）生活或消防水箱設置位置（水箱容積及形狀規格等根據計算結果確定）；

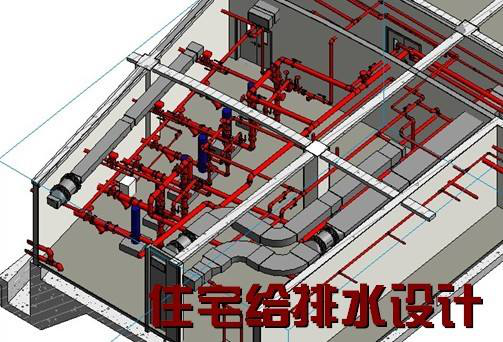

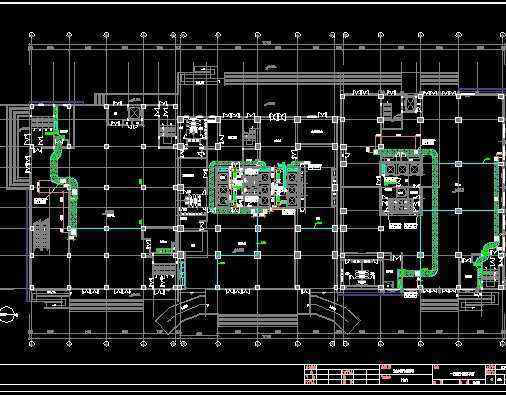

5、根據給水分區對各用水點進行優化的給排水平面布置（各分區給水立管可以設置在一個管道井內方便檢修維護；除特殊要求外一般不考慮分層給水計量；除特殊要求外一般應考慮分層給水控制；給水管線布置應水力條件良好；確定給水管線材質-方便水力計算查相應水力計算表）；

6、標注給水立管編號并繪制管道井大樣圖，注意分層給水支干管應與相應分區給水立干管連接；
7、根據給水管線平面布置繪制給水軸測圖，編制給水水力計算表（注意是否有集中熱水供應；一般只需要對有代表性的給水管線進行詳細的水力計算，其它可以根據該計算結果參考確定流量、管徑、水頭損失等參數）；
8、根據水力計算結果確定整個建筑給水系統的管徑（避免片面根據計算結果頻繁變換管徑）；根據水頭損失計算資料確定建筑給水設備所需要的設計揚程（最上區應考慮屋面消防水箱采用生活水泵供水）；根據流量計算資料確定建筑給水設備所需要的設計流量；
9、如建筑有設置中水系統要求其系統設計參考以上步驟；
10、圖紙完善及設計和計算資料整理。
